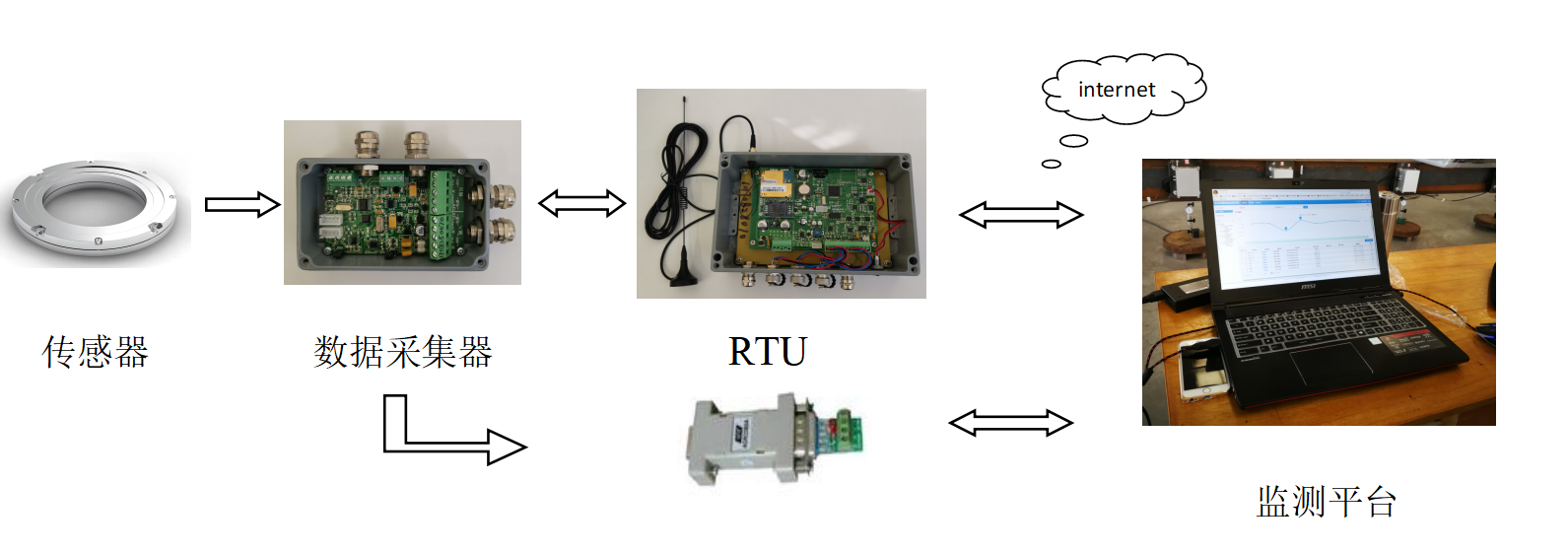

监测系统构成

监测系统由传感器、数据采集器、RTU传输控制器、Internet和监测平台组成：

数据采集

数据采集采用本公司研制的HTC型 A/D数据采集器，其主要技术指标：

（1）供电电压：7～15V；

（2）最大功耗：20mA以下，平均功耗10mA以下；

（3）输出信号：RS485（过流保护、过压保护、防雷保护）

（4）通信协议：modbus RTU；

（5）采集精度：≤0.5%；

（6）采集频率： HTC-J静态采集器：最高采集频率0.5Hz；

　　　　　　　　HTC-D动态采集器：最高采集频率200Hz；

（7）MCU：高性能、低功耗工业级ARM芯片；

（8）工作温度：-20℃～+60℃

数据传输

数据传输采用本公司研制的HTR传输控制器。控制器采用高性能工业级ARM处理器、高稳定性能的GPRS无线模块、外置硬件看门狗设计，保证系统稳定运行；采用完善的防掉线机制，保证设备永久在线；采用完善的异常处理机制，保证设备稳定运行。控制器分静态HTR-J和动态HTR-D两种型号，分别与HTC-J和HTC-D静动态采集器配合使用。

HTR传输控制器主要技术指标：

（1）宽电压供电范围：7V-28V；

（2）1路隔离RS485，1路RS232；

（3）内置大容量32Mbit SPI-flash，实现数据的长时间本机保存；

（4）内置RTC，掉电可自动计时，定时定点唤醒；

（5）支持多种传输协议：

（6）数据采集： Modbus RTU协议；

（7）数据传输采用GPRS模块可实现功能：

　　　GPRS断线自动重连；

　　　支持固定IP、域名解析和APN专网的寻址方式；

　　　支持TCP、DCTCP、UDP、DCUDP等协议；

（8）防护等级IP66。

智能化监测平台

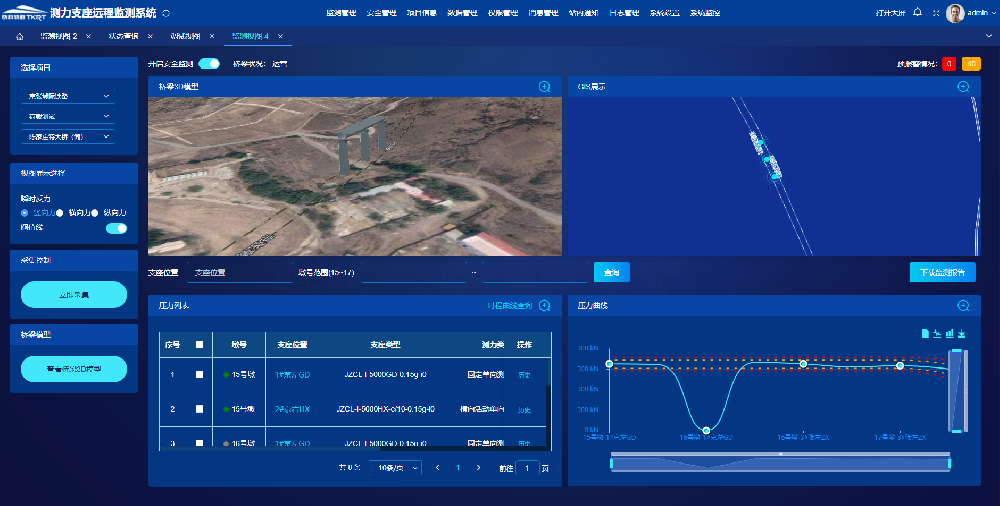

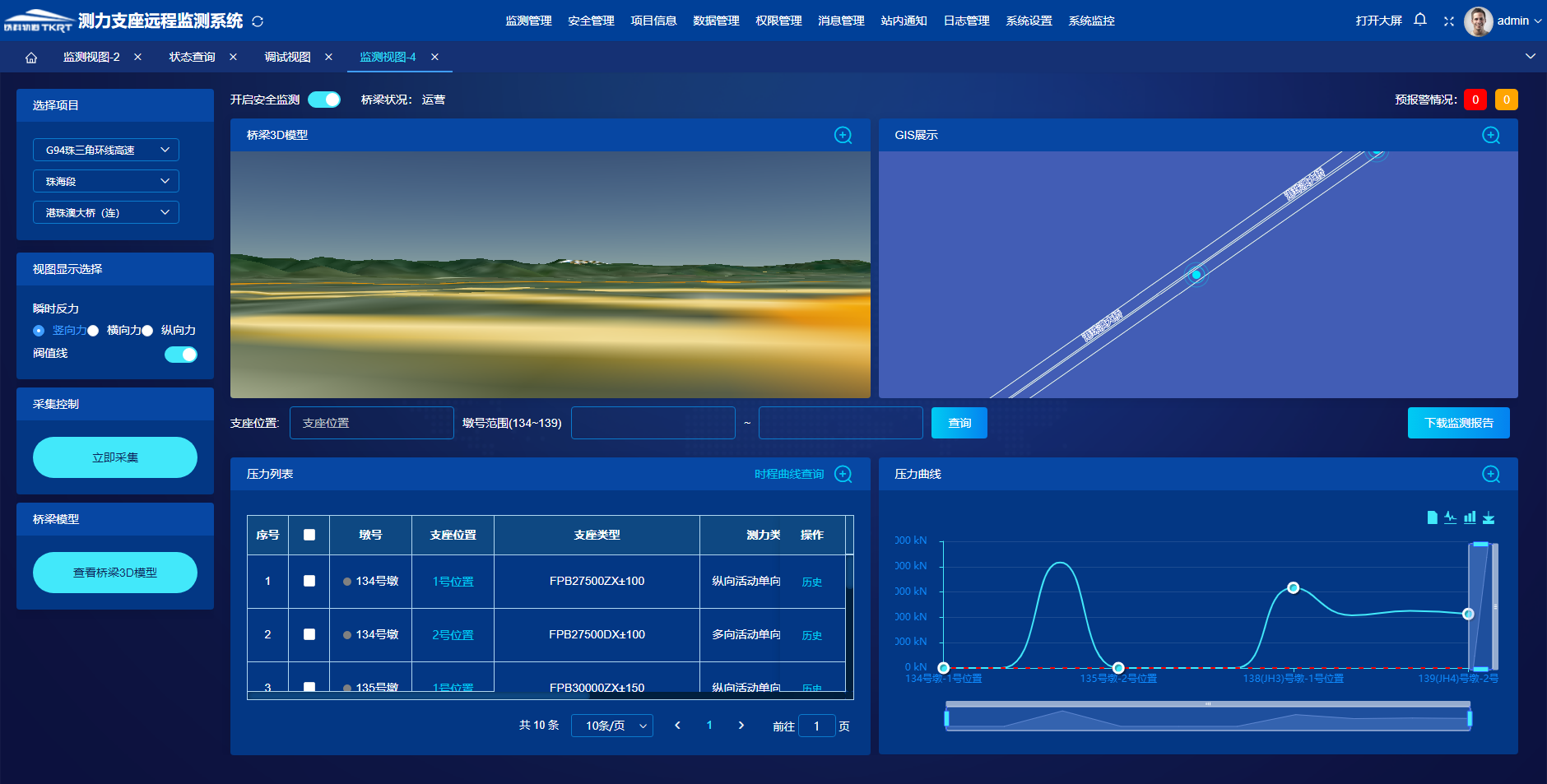

智能化监测平台由服务器、数据库和监测软件组成，可统一接收、储存测力支座、索力传感器和倾角传感器等发送的测试数据，具有及时进行数据分析、处理、图形化显示以及预警或报警等功能。下图为支座反力监测平台主操作界面。
